Pourquoi un commutateur T/R ?
Un SDR (RTL-SDR, Nooelec…) est conçu uniquement pour la réception. Si ton transceiver émet sur la même antenne sans protection, la puissance RF détruit instantanément l'entrée du dongle.
Le commutateur TR-2026 bascule automatiquement en mode TX dès l'appui sur le PTT, déconnectant physiquement le SDR. À la relâche, il repasse en RX — le SDR reprend immédiatement.
Matériel nécessaire
| Composant | Détails |
|---|---|
| Commutateur TR-2026 | SDR TX/RX Switch |
| Transceiver HF/VHF/UHF | Avec sortie PTT par fermeture vers masse (Yaesu, Icom, Kenwood, Baofeng…) |
| Récepteur SDR | RTL-SDR v5, Nooelec NESDR, ou équivalent |
| Câbles coax | 2 à 3 câbles RG-58 ou RG-213 |
| Connecteurs | PL-259 (SO-239) |
| Adaptateur coax | PL-259 femelle → SMA mâle (vers le dongle SDR) |
| Alimentation | 13,8V DC, 1A minimum |
| Câble PTT | Fil bicolore 0,5 mm² — longueur selon besoin |

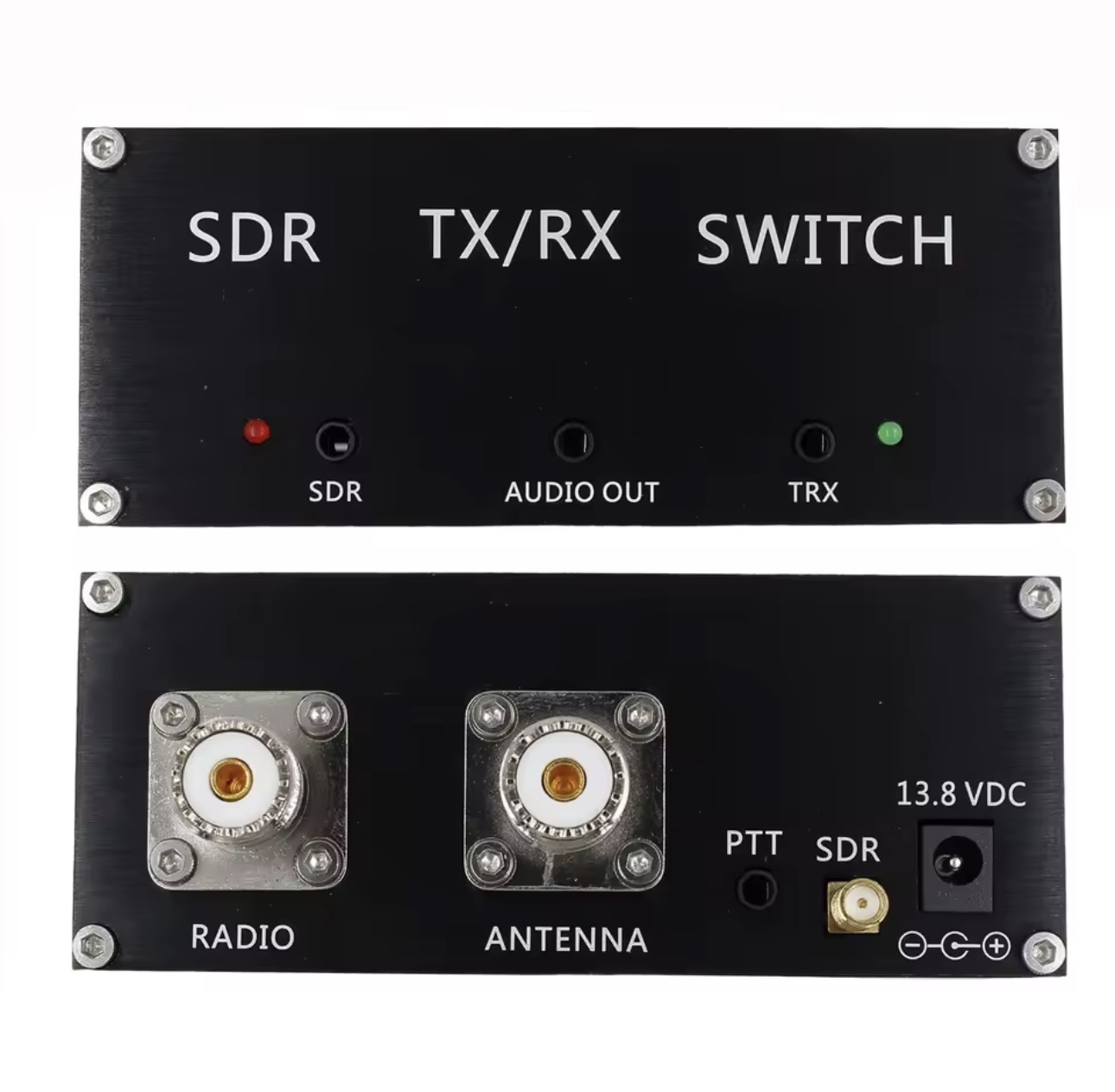

Les ports du TR-2026
| PORT | CONNECTEUR | CONNEXION |
|---|---|---|
| ANTENNA | SO-239 | Ton antenne |
| RADIO | SO-239 | Prise antenne du transceiver |
| SDR | SMA femelle | Entrée dongle SDR |
| PTT | Jack 3,5mm | Sortie PTT du transceiver (fermeture vers masse) |
| AUDIO OUT | Jack 3,5mm | Sortie audio optionnelle vers PC ou enregistreur (face avant) |
| 13,8V DC | Jack DC | Alimentation shack |
Indicateurs LED — face avant
- LED rouge (SDR) — allumée en réception : l'antenne est connectée au SDR.
- LED verte (TRX) — allumée en émission : l'antenne est connectée au transceiver, le SDR est isolé.
Branchement étape par étape
Étape 1 — ANTENNA → Antenne
Relie le port ANTENNA du TR-2026 à ton antenne avec un câble coax RG-58 ou RG-213. Connecteurs PL-259 des deux côtés.
Étape 2 — RADIO → Transceiver
Relie le port RADIO du TR-2026 à la prise antenne de ton transceiver. Câble RG-58, connecteurs PL-259.
Étape 3 — SDR → Dongle SDR
Le port SDR du TR-2026 est en SMA femelle — branche directement ton dongle RTL-SDR ou utilise un court câble SMA mâle/mâle.
Étape 4 — Alimentation 13,8V DC
Connecte le TR-2026 à ton alimentation de shack en 13,8V DC, 1A minimum. Respecte la polarité +/-.
Étape 5 — AUDIO OUT → PC ou enregistreur (optionnel)
Le jack AUDIO OUT en face avant permet de sortir l'audio reçu vers une carte son, un PC ou un enregistreur. Utilise un câble jack 3,5mm mâle/mâle. Cette connexion est optionnelle.
Le TR-2026 attend une fermeture vers la masse (PTT actif = contact fermé GND). Relie le port PTT du TR-2026 à la sortie PTT de ton transceiver — consulte le manuel de ton appareil pour identifier la bonne broche (ACC, prise micro, jack dédié selon modèle). Quand tu appuies sur PTT, la LED verte TRX s'allume et le switch bascule en TX.
Logique de commutation
| ÉTAT PTT | LED ACTIVE | POSITION SWITCH | SIGNAL |
|---|---|---|---|
| PTT relâché (repos) | ● Rouge SDR | RX actif | Antenne → SDR |
| PTT appuyé | ● Verte TRX | TX actif | Transceiver → Antenne |
| Lâcher PTT | ● Rouge SDR | RX actif (auto) | Antenne → SDR |
Dépannage rapide
| Symptôme | Cause probable | Solution |
|---|---|---|
| SDR ne reçoit rien au repos | LED rouge SDR éteinte, câble SMA déconnecté | Vérifier LED rouge allumée + connexion dongle SMA |
| Switch ne bascule pas en TX | LED verte TRX ne s'allume pas — câble PTT absent ou mauvaise broche | Vérifier câble PTT et broche PTT du transceiver (fermeture vers masse) |
| SDR reçoit pendant l'émission | Commande PTT non reçue par le switch | Tester la continuité du câble PTT au multimètre |
| Perte de signal RF | Connecteur PL-259 mal serti, alimentation insuffisante | Inspecter et re-sertir les connecteurs, vérifier 13,8V |
| Pas de son sur AUDIO OUT | Câble jack absent ou source audio non routée | Connecter un câble jack 3,5mm depuis AUDIO OUT vers la carte son |
1. Branche uniquement l'alimentation 13,8V → LED rouge SDR doit s'allumer.
2. Court-circuite brièvement les deux fils du câble PTT → LED verte TRX doit s'allumer.
Si ces deux tests passent, le switch fonctionne : le problème vient du câblage extérieur.
